배드에서 떨어지지 않는 출력물 해결 방법 !
저와 같은 레진 프린터 출력 초보자 분들은 겪었을 경험인
기대하며 출력한 출력물이 배드에서 떨어지지 않아서
커터칼을 쓰시거나 배드를 박박(?) 긁어서 떼어내신 적이 있을거에요~
그럴때 그런 것을 해결하는 방법에 대해
레진 3D 프린터 선배(초류빈)님에게 여쭤보고
배운 내용을 공유해보고자 합니다.
추가 꿀 정보 ! 해당 글을 쭉 읽어보시다 보면
배드에 안착이 잘 안될 경우를 대비하여
더욱 더 안착이 잘 되도록 하는 정보도 있습니다
끝까지 읽어주세요 :D
문제.
레진 3D 프린터의 출력물이 배드에서 떨어지지 않는 현상이 발생했어요

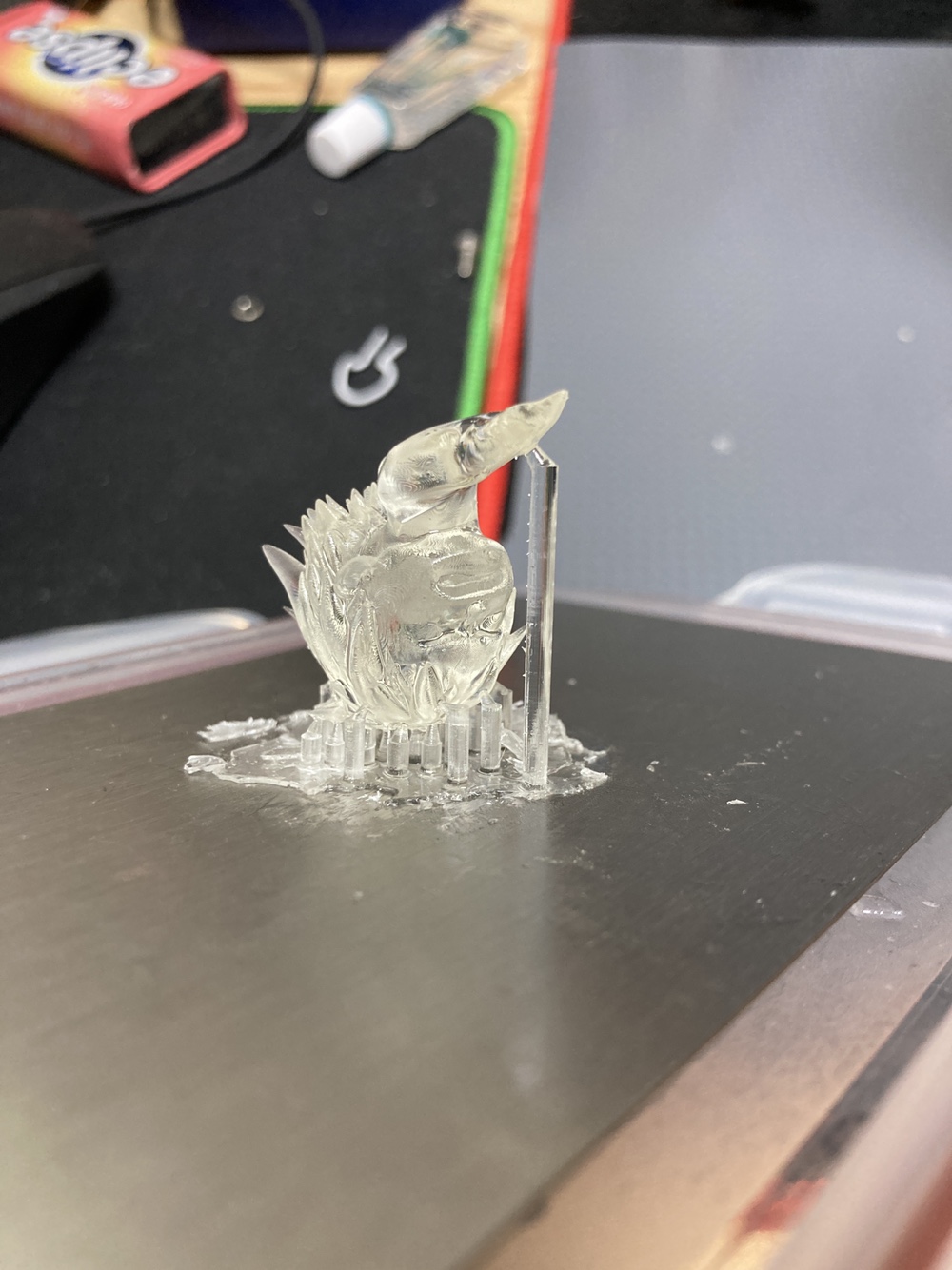

아래의 사진과 같이 스크래퍼로 긁어도 안떨어지고
커터칼로 긁어봤는데도 떨어지지 않았어요...
하도 답답해서 고수분에게 여쭤봤어요 !
쵸류빈님 너무 감사합니다 :D
원인.
1. 배드 레벨링 타이트 할 경우
2. 바닥 조사 시간이 과할 경우
1번의 경우. 출력시에 수조와 배드가 너무 가까워서 레벨링이 타이트 할 경우
레진 3D 프린터 출력 시에 수조에 출력물이 꽉 눌려져서 형상도 망가질 뿐더러,
배드에서 떨어지지 않을 경우가 발생 될 수 있습니다.
저의 사진과 같이 말이죠 !
2번의 경우. 바닥 조사 시간이 길어져서 배드에 그대로 강하게 눌러붙은 것이라고
생각하시면 됩니다.
해결 방법.
1. 배드 레벨링 타이트 할 경우
: 레진 3D 프린터의 레벨링 작업을 할 시에, A4 용지를 한장만 두고 진행하라고
제조사 메뉴얼에 적혀있습니다.
하지만, 저의 경우는 자석배드를 사용하고 보호필름을 붙혀서 사용을 합니다.
각각 장비마다, 그리고 배드 및 필름 부착 상태에 따라 다르겠지만
고수(쵸류빈)님이 알려주신 정보는 아래와 같습니다
보호 필름이 있는 경우 A4 용지 1장 또는 2장을 사용하고
없는 경우 A4 용지 3장을 사용하면 좋다고 하십니다 !
2. 바닥 조사 시간이 과할 경우
: 프린터마다 다르겠지만, 레진 3D 프린터 모노(2K)의 경우
바닥 조사 시간이 30초일 경우 너무 과할 수 있다고 합니다.
제조사에서 제공하는 설정은 아래와 같이 30초로 설정되어 있습니다.
고수(쵸류빈)님께서 알려주신 정보로는 장비마다 다르겠지만 !
모노에서 30초는 너무 과할 수 있고, 보통 15~20초면 충분하다고 하셨습니다.
물론, 장비마다 다를 수 있고 15초도 배드에 너무 잘 붙어서 떨어지지 않는다면
줄여서 출력해야 한다고 하셨습니다 ~
꿀팁, 위의 카톡 대화를 보셨겠지만 전체 한판 큰 녀석들 출력할 때는 다시 조금씩 늘려줘야 합니다~
테스트 과정.
1. 바닥 조사 시간 15초
직접 설정 후, 출력 테스트를 진행하였습니다.
아래의 사진을 보시면 바닥 조사 시간이 적었는지
출력물을 떼어보니 바닥 부분이 약하게 휘어져 버렸습니다.
다시 바닥 조사 시간을 20초로 변경하였습니다 !
과연 출력 결과물은 어떻게 되었을까요?!
2. 바닥 조사 시간 20초
출력 설정 정보는 위의 사진과 같아요 !
바닥 조사 시간은 15초에서 20초로 변경하였습니다 ~
출력 결과는 과연 어떻게 됬을까요??
추가 꿀 정보.
전환 계층 수(Transition Layer Count)
: 아무리 바닥 조사 시간 노광을 변경하고 레벨링을 변경하더라도
안착이 안되는 경우가 있을 수 있습니다.
그럴 때는 "전환 계층 수(Transition Layer Count)" 값을 적용해주시면 됩니다
물론, 안착이 잘 되면 값을 "0"으로 해도 상관 없습니다.
이 모든 정보는 고수님께서 알려주셨어요 :D
전환 계층 수(Transition Layer Count)란
: 바닥 조사 시간에서 조사 시간으로 넘어가는 시간의 차이를
계층으로 나눠서 시간을 지정하는 것입니다.
제가 이해를 잘 못해서 고수님께서 알려주신 방법대로 알려드릴게요
아래의 저의 장비 세팅 정보를 보시면서 설명드리겠습니다.
바닥레이어 수 4회, 바닥조사시간 20초, 조사 시간 2.5초, 전환 계층 수 5 입니다.
: 바닥 조사 시간에서 조사 시간으로 넘어가는 그 시간을 계층 수 만큼 나눠서
시간을 줄여나가주는 것입니다. 계산 방법으로는
(바닥 조사 시간 - 조사 시간) / 전환 계층 수 = 줄여가는 시간
아래의 사진을 참고해주시면 이해가 쉬우실 거에요
이상!! 3D-K(행가이) 였습니다 :D
여러분들의 성공적인 출력을 위하여 파이팅입니다 ^^
도움이 되셨다면 광고 한번씩 꾸욱 눌러주셔도 좋아요 :d
그리고 다시 한번, 고수 쵸류빈님 감사합니다.
